量子阱电场强度估计新路径：微云全息（NASDAQ：HOLO）的动态衍射电子全息方法

2026/3/24 14:44:47

半导体异质结构量子阱因具备独特的电子输运与光学特性，在量子芯片、光电子器件等领域应用广泛，而精准获取其内部电场强度分布，是优化器件性能的关键前提。电子全息技术凭借纳米级空间分辨率，成为探测量子阱电场的核心手段，但量子阱宽度通常仅为几到几十纳米，传统静态衍射条件下的测量易受投影效应干扰 —— 当采用较大倾斜角度拍摄时，投影效应会导致量子阱的空间信息重叠，无法准确反映真实电场分布。为此，微云全息（NASDAQ：HOLO）深入研究了两种基于动态衍射条件的电子全息图分析方法，旨在突破投影效应限制，实现量子阱电场强度的高精度估计。

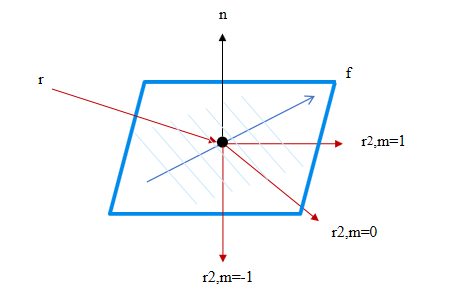

微云全息研究的第一种方法为 “动态衍射相位重构法”，其技术流程围绕电子全息图的相位信息提取展开。首先，利用像差校正透射电子显微镜（AC-TEM）在动态衍射模式下采集量子阱的电子全息图，该模式通过控制电子束入射角度，使电子在量子阱材料中发生多束衍射，有效规避投影效应导致的信息失真。随后，采用基于最大似然估计的相位恢复算法，从全息图的干涉条纹中反演电子波的相位变化 —— 由于量子阱内部电场会使电子波产生静电相位偏移，相位变化量与电场强度存在定量关联，通过建立相位偏移与电场的数学模型（基于泊松方程推导），可初步计算出电场强度分布。最后，引入动态衍射因子修正项，补偿电子束在多束衍射过程中产生的相位畸变，提升电场估计的准确性。

第二种方法是 “多层动态耦合分析法”，该方法更侧重量子阱多层结构的耦合效应处理。技术上，先将半导体异质结构量子阱拆解为多个超薄层（每层厚度小于电子平均自由程），通过高角环形暗场扫描透射电子显微镜（HAADF-STEM）获取各层的原子序数衬度图像，确定每层的材料组成与厚度参数。接着，基于密度泛函理论（DFT）计算各层的介电常数与电荷分布，建立多层结构的动态衍射模型，该模型可模拟电子束在不同层间的传播与耦合过程。之后，将电子全息图的实测强度数据与模型模拟的衍射强度进行迭代拟合，通过调整模型中的电场参数，使模拟结果与实测数据的偏差最小化，最终反推出各层的电场强度。

微云全息（NASDAQ：HOLO）的两项技术研究，不仅突破了投影效应对量子阱电场测量的限制，还通过伪影抑制与误差优化，显著提升了电场估计的精度与鲁棒性。这两种方法的提出，为半导体异质结构量子阱器件的设计与表征提供了关键技术支撑，尤其对量子阱激光器、高电子迁移率晶体管（HEMT）等高性能器件的性能优化具有重要意义。未来，随着电子全息技术与多物理场模拟的深度融合，有望实现量子阱电场的实时动态监测，进一步推动纳米电子器件的发展。
